Lembar Gambar Kerja Arsitektur Asli (300 DPI)
S-106-CAD1
Diekstrak langsung dari file PDF proyek #10011870 dengan seluruh panah dimensi, potongan elevasi, dan detail sambungan.
Dresser S-106 CAD Detail
Hal 9

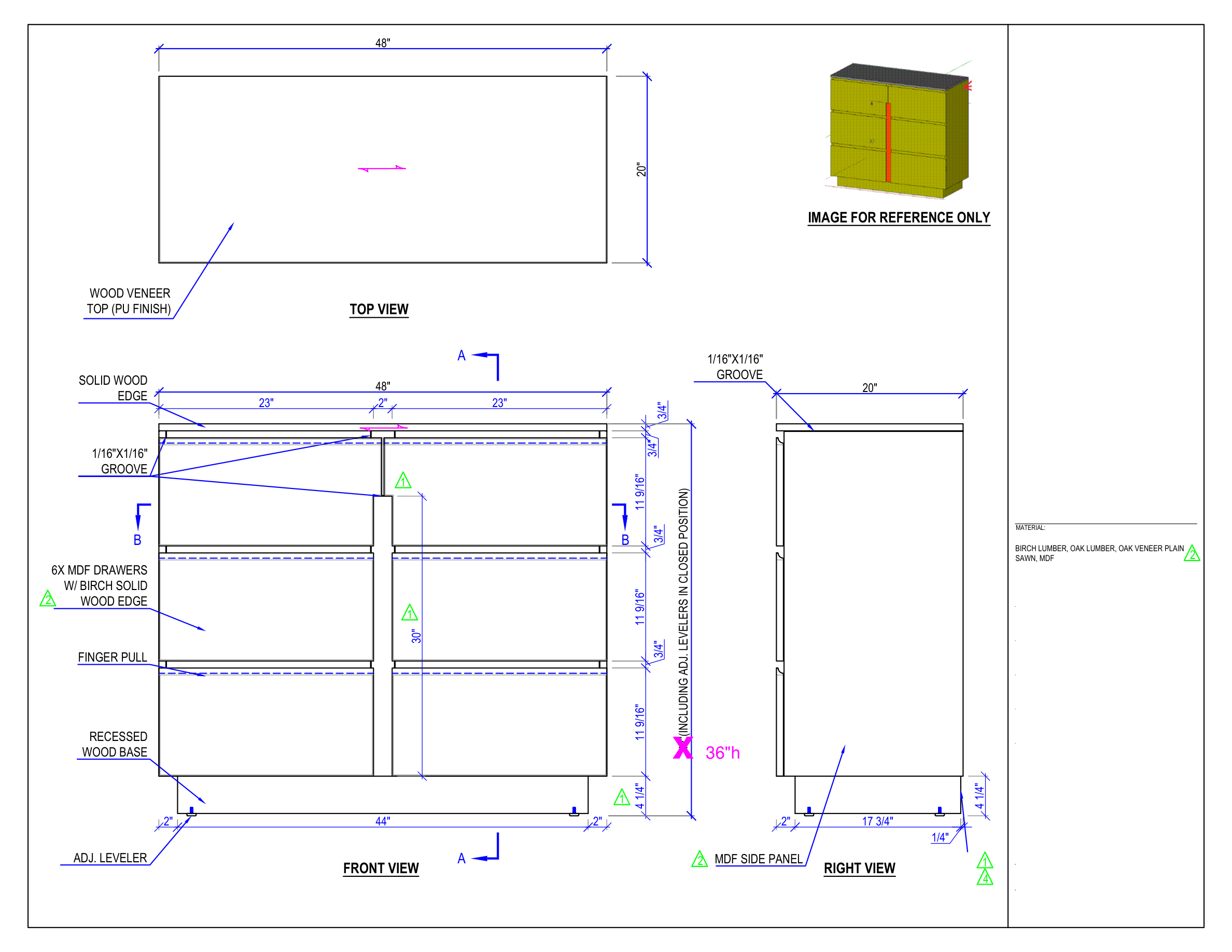

Tampak depan, samping, atas lengkap dengan notasi dimensi 48"W x 20"D x 36"H dan 4 laci.
Gear Wall S-100.1 (15° V)
Hal 14
Tampak 3D isometrik, denah sudut 15 derajat, dan elevasi 6'-0" x 6'-0" panel oak & hitam.
Hanging Storage S-107
Hal 22
Elevasi kamar tidur, as rel gantung 5'-0 1/8", rigging tali panjat dan laci kolong bangku.
Upload File PDF Spesifikasi / Gambar Kerja Baru
Automated PyMuPDF Pipeline
Unggah dokumen PDF baru (Shop Drawings, Cut Sheets, Architectural Specs). Sistem akan secara otomatis memisahkan setiap lembar menjadi gambar beresolusi tinggi (300 DPI) dan mengintegrasikannya ke viewer.
Klik di sini atau Geser File PDF ke Area Ini
Mendukung format .pdf multi-halaman berukuran hingga 100 MB
Panduan: Data Apa Saja yang Diperlukan dari Dokumen PDF?
Input Checklist
1. Data Geometri & Dimensi (Ukuran Benar)
- Overall Dimensions: Panjang, Lebar/Kedalaman, Tinggi (contoh: 48"W x 20"D x 36"H).
- Ketebalan Bahan: Top slab (32mm), MDF/Plywood bodi (18mm), Plinth base (4"H).
- Clearance / Ruang Kolong: Bukaan untuk kursi (12") atau ottoman (18").
2. Spesifikasi Material & Finishing
- Jenis Kayu & Substrat: Solid White Oak, Birch, MDF 45 lb/cu.ft.
- Kode Warna / Cat: Sherwin Williams (SW2846), Pantone 16-1449 TCX, PU Matte.
- Hardware & Fitting: Merk rel laci (Hafele 3/4 ext 100 lb), leveling glides, engsel.
Input Parameter Harga Produksi
BOM & Job Costing
Hasil Kalkulasi HPP & Estimasi Harga Jual
IDR (Rupiah)
| Biaya Bahan Baku (Kayu & Panel) | Rp 0 |
| Biaya Hardware & Fitting (Hafele, Glides) | Rp 0 |
| Biaya Tenaga Kerja Langsung (Upah) | Rp 0 |
| Biaya Overhead Pabrik (FOH 15%) | Rp 0 |
| TOTAL HPP (COGS) PER UNIT | Rp 0 |
| Target Margin Keuntungan (Gross Margin) | Rp 0 |
| REKOMENDASI HARGA PENAWARAN (B2B) | Rp 0 |
* Dihitung otomatis dari volume spasial 3D model R3D dan dikonversi ke BOM ERP Decorus.
